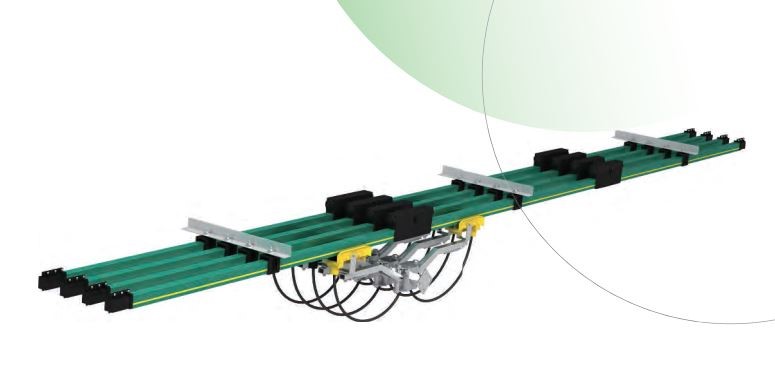

Токоподвод полуоткрытого типа с изолированными проводниками типа JDC

ОПИСАНИЕ

         Полуоткрытые системы токоподводов JDC-Н / JDC-HT /JDC-W / JDC-WT – это современные системы передачи электроэнергии с помощью изолированных друг от друга проводников. Данные система соответствует всем современным требованиям безопасности при подаче электроэнергии мобильным потребителям. Проводник бывает алюминиевым (150А-3000А) и медным (200А-5000А). В алюминиевый проводник запрессована вставка из нержавеющей стали для передачи электроэнергии на угольную щётку токосъёмника. В данной системе токоподвода может быть несколько проводников, которые можно установить вертикально или горизонтально, бывают прямые и криволинейные линии.

         Системы токоподвода JDC-Н / JDC-HT / JDC-W / JDC-WT предназначены для работы в помещениях и на открытом воздухе. Рабочие температуры от -40°С до +115°С.

         Изоляционные материалы проводников данной системы соответствуют современным международным стандартам, сам проводник защищён от прямого контакта. Корпус проводника заземления окрашен в жёлто-зелёный или зелёный цвет по всей своей длине.

        Для криволинейных линий минимальный радиус составит R≥800мм.

       Данная система токоподвода получила одобрение ССС, ISO9001 и СЕ.

ИЗОЛЯЦИЯ

        В основном, корпус фазового проводника из ПВХ окрашен в зелёный цвет, а корпус проводника заземления из ПВХ в жёлто-зелёный. Стандартная длина одного проводника 6м, также возможна поставка других длин.

СОЕДИНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ

        Бесшовные коннекторы обеспечивают непрерывность проводника. Они закрываются соединительными хомутами.

ВВОДЫ ПИТАНИЯ

       Вводы питания в этих системах можно установить в любом месте линии с помощью коннекторов. С торцов линия закрыта концевыми заглушками.

КРОНШТЕЙНЫ

       Стандартные опорные кронштейны монтируются на двутавр. Кронштейн подвесной крепит корпус проводника к опорному кронштейну. Стандартное расстояние между кронштейнами в помещении и на открытом воздухе 1500мм-2000мм.

РАСШИРИТЕЛЬНЫЕ СЕКЦИИ

        Для того чтобы компенсировать различное расширение (различных) материалов при перепадах температур используют расширительные секции. Данные секции используют, если длина между вводами питания, криволинейными участками составляет более 200м.

ОТРЕЗОК ИЗОЛЯЦИОННЫЙ (ПЛАСТИКОВЫЙ) ДЛЯ РЕМОНТНЫХ ЗОН

       Данные секции необходимы для установки ремонтных зон кранов на линии.

ТОКОСЪЁМНИКИ

        Подпружиненные щётки токосъёмника поддерживают стабильный контакт. В комплект токосъёмника может входить кабель и кронштейн. Токосъёмники можно ставить последовательно один за одним для увеличения пропускной способности силы тока.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Материал проводника	Алюминий				Медь
Тип токоподвода	Н24/ W24	Н32/ W32	Н35/ W35	Н52/ W52	НТ24/ WT24	НТ32/ WT32	НТ52/ WT52
Ном. ток (А) при 100%ПВ и 35°С	250-300	320-1250	230-800	1250-3000	500-800	800-1600	1250-5000
Сопротивление постоянного тока при 35°С   (Ω/км)	0,203-0,187	0,153-0,046	0,153-0,067	0,043-0,015	0,116-0,0,067	0,067-0,039	0,036-0,007
Полное сопротивление при 35°С   (Ω/км)	0,209-0,195	0,155-0,048	0,155-0,069	0,044-0,017	0,118-0,069	0,069-0,040	0,038-0,008
Расстояние между опорными кронштейнами (м)	1,5	1,8	1,8	2,0	1,5	1,8	2,0
Длина проводника (м)	6,0	6,0	6,0	6,0	6,0	6,0	6,0
Длина корпуса проводника (м)	5,88	5,83	5,83	5,75	5,88	5,83	5,75
Допустимое макс. напряжение (V)	380-660V		Диэлектрическая прочность (KV/mm)   30-40
Скорость движения токосъёмника	≤ 600м/мин
Расширительные секции	Не нужны при длине линии  ≥ 200м
Горючесть	Класс – В1. Отсутствие горючих частиц, самозатухание.
Допустимые рабочие температуры	От -40°С до + 115°С в зависимости от типа корпуса.
